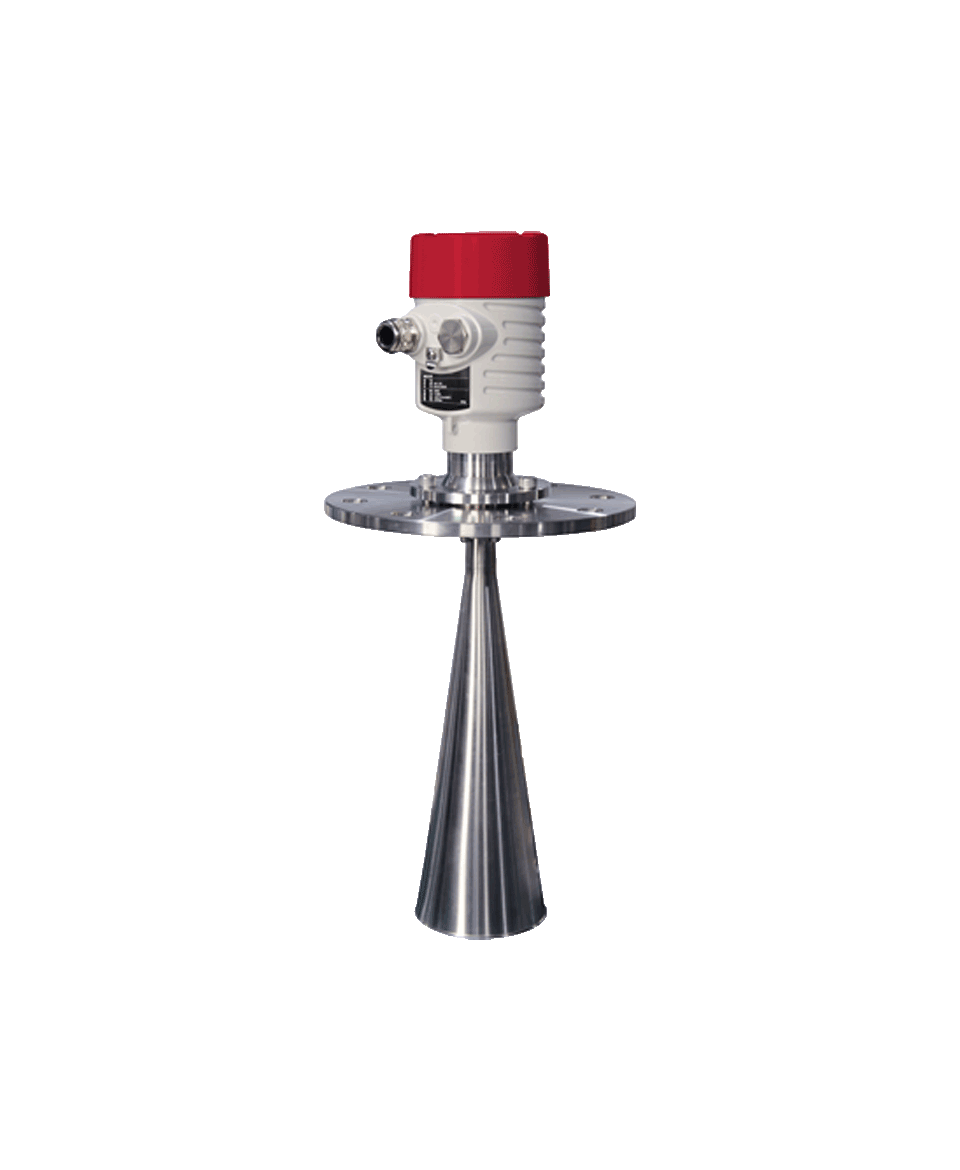

HYRRF系列雷达物位计

测量原理

雷达物位计从天线或探测组件（钢索或钢管）向被测物发射微波脉冲，在传播到物体表面时，由于被测物体介质与空气不同，微波在物体表面上产生反射，回波被天线接收，通过测量从发射信号到返回信号的时间差，从而测量距离和物位。

由于电磁波的传播速度高，发射脉冲与接受脉冲的时间间隔很难确认，雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。回波通过一个接收器检测，传输时间用于计算物位。反射回的雷达波经过数字转换成回波图形，通过对回波图形进行分析，来确定从介质表面到仪表基准点之间的距离，微波脉冲从发射到接收的行程时间与间隔与天线到被测介质表面的距离成正比。

即：h = H – v t / 2 ( 式中：h 为液位，H 为桶高，v 为雷达传播速度，t 为从发射到接收的时间)

图示说明

1. 盲区范围
2. 总量程( 式中H )
3. 高位2 0 m A 位置
4. 低位4 m A 位置
5. 界面的高度
6. 测量范围
备注：测量的基准面是螺纹或法兰的密封面。

应用特点
1. 非接触式测量, 不受物料特性的影响，如：黏度、噪音、蒸汽、粉尘、压力、温度、比重等；
2. 可测量介电常数> 1 . 8 的所有液体和固体，测量范围最大可以达到7 0m, 且有较强抗干扰能力；
3. 具有现场显示调试模块, 轻松进行现场操作, 设定程式中/英文操作简单，适合一般人操作；
4. 高频脉冲能量集中，天线尺寸小，方便加装防尘置，小桶槽测量也有良好的效果；
5. 有自动虚假回波学习，自动检测测试区的障碍物，自动过滤桶内的障碍物；
6. 最高温度可达400° C, 最大压力可达400kg/cm2；
7. 导波式可满足介点常数较小的场所；
8. 适用金属或非金属桶槽内，对人体及环境无伤害；
